Focusrite RedNet R1

Focusrite RedNet R1 - biurkowy kontroler dla interfejsów z serii Red

Focusrite RedNet R1 pozwala na nieznany wcześniej poziom kontroli systemu audio. Pozwala na kontrolę całej gamy różnych konfiguracji wyjść odsłuchowych, od mono aż po 7.1.4 surround, w tym Dolby Atmos® i wiele innych. Umożliwia również tworzenie kompletnie autorskich konfiguracji z użyciem do 12 wyjść. RedNet R1 może zostać użyty do sterowania grupami wyjść interfejsów Red i sygnałami z najróżniejszych źródeł, w tym z Pro Tools | HD i innych platform DAW, analogowych wejść i wyjść, połączeń ADAT i S/PDIF i całych ekosystemów Dante, jednocześnie i naprzemiennie.

Główne cechy:

• RedNet R1 w połączeniu z interfejsami Focusrite Red to pierwszy system interfejsów Dante, Pro Tools | HD i Thunderbolt pozwalający wybrać źródło i kontrolerem monitorów.
• Do ośmiu grup źródeł, każda do 12 kanałów, do maksymalnie 32 kanałów ogółem.
• Obsługiwane konfiguracje monitorów obejmują zakres od mono do 12-kanałowych, 7.1.4 w dźwięku przestrzennym, umożliwiając pracę w różnych immersyjnych formatach, takich jak Dolby Atmos.
• Elastyczne elementy sterujące monitorami obejmują poziom, wybór zaprogramowanego poziomu i blokadę, a także dim, wyciszanie i różne tryby solo.
• Cztery różne formaty wyjściowe oznaczają, że możesz monitorować różne miksy bieżącego źródła (źródeł), aby zapewnić jakość w każdym formacie. Łatwe składanie za pomocą przycisków wyjściowych zapewnia utrzymanie płynnego przepływu pracy podczas pracy z wieloma formatami surround.
• RedNet R1 oferuje również funkcję talkback, aby zapewnić szybki sposób komunikacji w innej lokalizacji.
• Wbudowany wewnętrzny mikrofon lub użytkownicy mogą podłączyć swój własny poprzez XLR na tylnym panelu.
• Dwa wyświetlacze LCD wyświetlają bardzo dokładne pomiary poziomu wyjść, źródeł i wyjść słuchawkowych oraz dają wizualne wskazówki do nawigacji po menu.
• Przełącznik A/B do przełączania pomiędzy konfiguracjami monitorowania.
• Jest też wyjście słuchawkowe o wysokiej wierności, które pozwoli Ci wyizolować źródła przed odtworzeniem ich w monitorach.
• Oprogramowanie RedNet Control z workflow skoncentrowanym na sprzęcie jest przeznaczone do szybkiego ustawiania prostych lub złożonych konfiguracji.
• Gniazdo wejściowe jack 6,3mm footswitch do zarządzania talkback, wyciszania LFE i nie tylko.
• Zasilanie przez sieć Ethernet (z wykorzystaniem standardu PoE) lub za pomocą dołączonego zasilacza DC.

RedNet R1 wspiera do 8 źródeł sygnału z pośród 32 dostępnych kanałów audio, które tworzą wejścia analogowe, cyfrowe, DAW i Dante. Miksuje i routuje sygnały aż do 12 wyjść odsłuchowych. Na górnym panelu znajdują się kontrolery dla poziomu sygnału, wyboru poziomu referencyjnego, funkcji cut, dim i mute oraz wielu rodzajów trybów solo. Przycisk A/B pozwala na przełączanie się między licznymi presetami odsłuchu, a cztery presety fold down ułatwiają się na szybkie przełączanie się w celu sprawdzenia zgodności downmixów. Własne miksy odsłuchowe mogą zostać wysłane do artystów z dowolnych wyjść spośród 32 dostępnych.

Focusrite RedNet R1 posiada również kompatybilną z systemami Dante sekcję talkback, wbudowany mikrofon i wysokiej jakości wyjście słuchawkowe, aby ułatwić i i przyspieszyć pracę w sieci Dante. Pracując z interfejsem Red możesz utworzyć do 4 różnych destynacji dla sygnału talkback (przy użyciu z sieciami Dante dostępna jest tylko jedna grupa talkback). Korzystając z kontrolera RedNet R1 możesz wykorzystać wbudowany mikrofon lub wejście XLR na tylnym panelu. Wysokiej jakości wyjście słuchawkowe jest wystarczająco mocne, aby napędzić słuchawki o wysokiej oporności.

RedNet R1 posiada dwa wyswietlacze LCD umożliwiające dokładny odczyt pomiaru poziomu sygnałów wyjściowych i wejściowych oraz szybką nawigację po menu. Do konfiguracji urządzenia służy RedNet Control 2, oprogramowanie zaprojektowane z myślą o łatwości obsługi i szybkim tworzeniu zarówno prostych jak i rozbudowanych konfiguracji wysyłek i odsłuchów. Na tylnym panelu obecne jest również gniazdo jack 6.35 mm do podłączania footswitcha, który morze sterować talkbackiem, wyciszaniem wyjścia LFE i innymi funkcjami. RedNet R1 może być zasilany przez Ethernet lub dedykowany zasilacz.

Specyfikacja:

Wbudowany talkback

Wszystkie pomiary wykonane przy maksymalnym wzmocnieniu, chyba że napisano inaczej , Rs = 150Ω

• Zakres wzmocnienia: 0dB do 55dB
• Rodzaj: Electronicznie zbalansowany, Zin = 3kΩ
• Maksymalny poziom wejściowy: +10dBu ± 0.5dB Zewnętrzny talkback Wszystkie pomiary wykonane przy maksymalnym wzmocnieniu, chyba że napisano inaczej , Rs = 150Ω
• Zakres wzmocnienia: 0dB do 55dB • Rodzaj: Elektronicznie zbalansowany, Zin = 3kΩ
• Maksymalny poziom wejściowy: +10dBu ± 0.5dB • Pasmo przenoszenia: 20Hz – 20kHz ± 2dB • THD + N: < -98dB (0.0012%) @ -1dBFS • EIN: < -128dBu 'A’-Ważone (typical)
• Współczynnik sygnału do szumu: -111dB 'A’-Ważone (typical), minimalne wzmocnienie
• Współczynnik odrzucenia: 50/60Hz CMRR: <-77dB

Wyjście słuchawkowe

Wszystkie pomiary przy poziomie referencyjnym +19dBm, maksymalnym wzmocnieniu, RL = 600Ω

• 0 dBFS Poziom referencyjny: +11dBm
• Pasmo przenoszenia: 20Hz to 20kHz ±0.5dB
• THD + N: -100dB (0.001%) @ -1dBFS, Rs = 150R
• Zakres dynamiki: 108dB 'A’-ważone (typical), 20Hz – 20kHz
• Noise in Presence of Signal (NiPoS): > -97 dBu 'A-Ważone’
• Impedancja wyjścia: 5Ω • Impedancja słuchawek: 32Ω – 600Ω

Przesłuchy

• Wejście mikrofonowe do wyjścia słuchawkowego: < -122dB; 20Hz – 20kHz (wszystkie inne kanały na 0dBFS)
• Wyjście słuchawkowe do wejścia mikrofonowego: < -84dB; 20Hz – 20kHz (wszystkie inne kanały na 0dBFS)

Przesłuchy słuchawek

• Lewa do prawej: < -85dB; 20Hz – 20kHz (wszystkie inne kanały na 0dBFS)
• Prawa do lewej: < -85dB; 20Hz – 20kHz (wszystkie inne kanały na 0dBFS)

Taktowanie

• Wspierane częstotliwości próbkowania: 44.1 / 48 / 88.2 / 96 kHz (-4% / -0.1% / +0.1% / +4.167%) at 24 bit
• Źródło zegara: Internal lub Dante Network Master.

Złącza, pokrętła i przełączniki na tylnym panelu

Wejścia

• Wejście zewnętrznego mikrofonu talkback: 1 x XLR (F)
• Foot Switch: 1 x 6.35 mm stereo jack

Wyjścia

• Wyjście słuchawkowe: 1 x 6.35 mm stereo jack

Pokrętła i przełączniki

• Zasilanie: 1 x przełącznik
• Pokrętło wzmocnienia talkback: 1 x Pokrętło
• Przełącznik talkback: 1 x trzystopniowy przełącznik (zewnętrzny Talkback + 48V, zewnętrzny Talkback i wewnętrzny Talkback).

Połączenia sieciowe i zasilające

• Zasilanie: 1 x wejście PoE i 1 x wejście DC 12V
• Sieć: 1 x standardowe złącze RJ45.

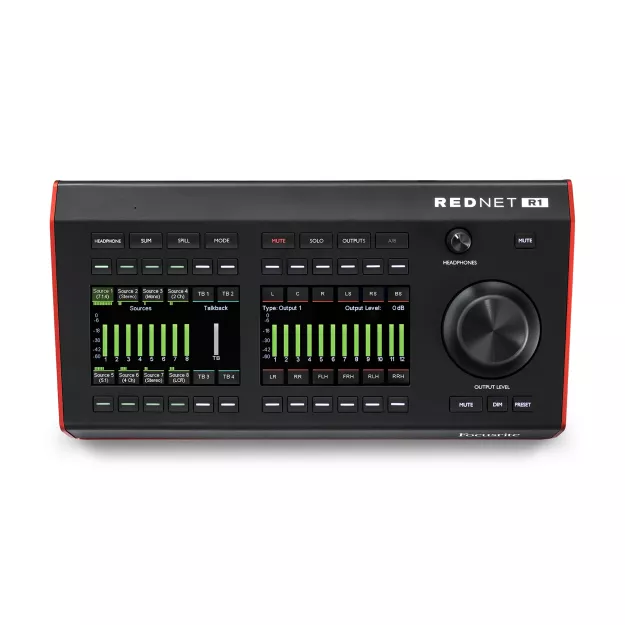

Wskaźniki i pokrętła na górnym panelu

• Wyświetlacze LCD: 2 x ekran
• Kontrolery: 2 x Potencjometr (Poziom i Dim). 1 x Potencjometr (Wyjście Słuchawkowe). 24 x przycisk wielofunkcyjny (źródła, talkback, wyjścia odsłuchowe i menu). 12 x przycisk funkcyjny (słuchawki, Sum, Spill, Mode, Mute, Solo, wyjścia, A/B, Cut x 2, Dim & Output Lock).

Zasilanie

• Power over Ethernet (PoE): Zgodne ze standardem IEEE 802.3af class 0 Power-over-Ethernet standard (kompatybilne z PoE A lub PoE B )
• Zasilacz: 1 x 12V 1.2A DC. • Zużycie prądu: PoE: 10.3W – DC: 9W (z użyciem dołączonego zasilacza)
