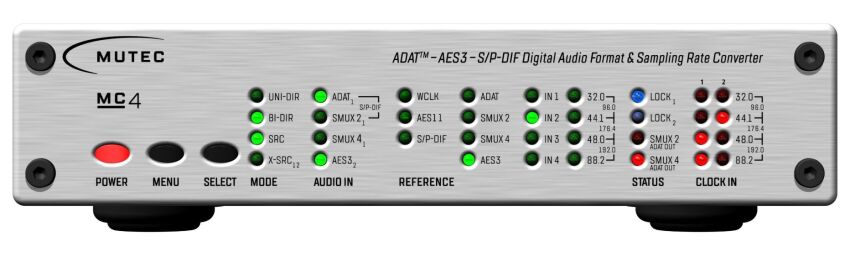

MUTEC MC4

MUTEC MC4- Wielokanałowy konwerter formatów i częstotliwości próbkowania dla ADAT™, AES3, S/P-DIF

MC4 konwertuje cyfrowe, wielokanałowe sygnały audio w formatach ADAT™, AES3 oraz S/P-DIF, obsługując zarówno jednokierunkową, jak i dwukierunkową konwersję. Wszystkie sygnały mogą być przetwarzane aż do częstotliwości próbkowania 192 kHz, w tym także sygnały ADAT™ w trybach SMUX2 i SMUX4, pozwalających na konwersje sygnałów o częstotliwościach wyższych niż 48 kHz. Dzięki najnowszym technologiom FPGA, MC4 zapewnia wyjątkową jakość sygnału, unikalną elastyczność oraz precyzję zegara, wyróżniając się tym na tle całej branży audio!

Główne cechy:

• Obsługa interfejsów ADAT™, AES/EBU oraz S/P-DIF w jednym urządzeniu
• Konwersja formatów oraz częstotliwości próbkowania aż do 192 kHz
• Obsługa SMUX2 i SMUX4 dla konwersji sygnałów ADAT™
• Poprawa jakości sygnału dzięki audiofilsko zoptymalizowanym syntezatorom PLL
• Ekstremalnie elastyczne opcje synchronizacji
• Dedykowane wejście zegara referencyjnego AES11 (przydatne np. w radiu i TV)
• Konwersje jednokierunkowe oraz dwukierunkowe między różnymi częstotliwościami próbkowania (tryb X-SRC)
• 16-kanałowy konwerter częstotliwości próbkowania (SRC) do konwersji dwukierunkowej
• Nieprzerwane dostarczanie sygnału nawet przy zaniku referencyjnego sygnału audio lub zegarowego
• Możliwość pracy samodzielnej (standalone) we wszystkich trybach SRC bez konieczności podłączania zewnętrznego zegara referencyjnego
• Wewnętrzny zegar referencyjny AES11 klasy 1 (dokładność 0,5 ppm)
• Wyjście Word Clock może służyć jako główny zegar referencyjny
• Łatwa konfiguracja urządzenia
• Ustawienia użytkownika zachowane w pamięci FLASH nawet po wyłączeniu
• Kompaktowa obudowa (½ szerokości racka 19″), pozwalająca zamontować dwa urządzenia obok siebie w jednej przestrzeni rackowej
• Uniwersalny, wbudowany zasilacz sieciowy
• Urządzenie wykorzystuje technologie zegarowe JetPLL™, używane na licencji firmy Sonopsis.

Ogromny zestaw funkcji oraz różnorodne tryby pracy umożliwiają zastosowanie MC4 w wielu aplikacjach. Zasadniczo, przychodzące sygnały audio są konwertowane jednokierunkowo równocześnie do wszystkich trzech formatów audio, z funkcją konwersji częstotliwości próbkowania (SRC) lub bez niej. W przypadku konieczności konwersji częstotliwości, układ SRC może zostać zsynchronizowany do sygnałów Word Clock, AES11 (osobne wejście zegara) oraz dowolnego wejścia cyfrowego audio zarówno w trybie jedno-, jak i dwukierunkowym.

Unikalną cechą MC4 jest możliwość zsynchronizowania dwóch 8-kanałowych źródeł cyfrowego audio pracujących na różnych częstotliwościach próbkowania oraz dwukierunkowa, równoczesna konwersja ich formatów audio i częstotliwości próbkowania w czasie rzeczywistym (tryb X-SRC). W odróżnieniu od innych urządzeń tej klasy, MC4 standardowo posiada wbudowany 16-kanałowy konwerter SRC oraz dwa audiofilsko zoptymalizowane syntezatory PLL, które gwarantują najwyższą jakość dźwięku we wszystkich trybach pracy.

MC4 wyodrębnia zegary wzorcowe z każdego z dwóch przychodzących 8-kanałowych strumieni audio, wykorzystując te zegary do synchronizacji SRC przed wyjściami zgodnymi formatem. W efekcie dwa źródła cyfrowe są trwale zsynchronizowane ze sobą przez MC4 bez konieczności podłączania zewnętrznego zegara referencyjnego. Jest to szczególnie przydatne przy łączeniu dwóch niesynchronizowanych lub niemożliwych do synchronizacji urządzeń cyfrowych, które korzystają z własnych zegarów wewnętrznych.

Jako dodatkową, specjalną funkcję, MC4 oferuje wewnętrzny zegar bazowy o ultra niskim jitterze oraz wyjątkowej precyzji, do którego mogą zostać zsynchronizowane konwertery SRC w przypadku braku zewnętrznego źródła referencyjnego. Podczas pracy w tym trybie, wyjście Word Clock może być używane jako główny zegar referencyjny dla innych cyfrowych urządzeń audio w studiu.

Dzięki wszystkim wymienionym cechom MC4 jest zdecydowanie najbardziej wszechstronnym, elastycznym i unikalnym wielokanałowym konwerterem cyfrowego audio dostępnym obecnie na rynku profesjonalnym.

Specyfikacje:

Interfejsy wejść/wyjść:

• ADAT™, AES/EBU (AES3), S/P-DIF

Obsługiwane standardy:

• SMUX2 i SMUX4 (ADAT™)

Synchronizacja:

• AES11, Word Clock, zegary wejściowe audio
• Wewnętrzny referencyjny zegar AES11, dokładność 0,5 ppm
• Wyjście Word Clock (może służyć jako zegar master)

Konwersja częstotliwości próbkowania:

• Silnik konwersji SRC: 16 kanałów
• Tryb X-SRC: dwukierunkowa, jednoczesna konwersja dwóch źródeł z różnymi częstotliwościami próbkowania w czasie rzeczywistym

Zasilanie:

• Wbudowany zasilacz uniwersalny

Mechanika:

• Kompaktowa obudowa ½ szerokości racka 19″
• Możliwość montażu dwóch urządzeń obok siebie w jednej przestrzeni rackowej
• Obudowa stalowa, czarna
